În acest blog vă prezentăm un sistem off-grid, ideal pentru cabane. Sistemul este creat în așa fel încat să fie accesibil ca preț. Da stim, sunt și sisteme mai complexe, dar nu acesta este scopul acestui sistem. Scopul este să se poată monta rapid si la un cost redus.
De ce avem nevoie:
1 x Invertor Huawei SUN Monofazat
1 x Set baterie Huawei
1 x Tablou de protectii (depinde de puterea sistemului ales, de aceea nu o sa dăm valori la protecții aici)
1 x Generator cu ATS
Am ales Huawei deoarece este un sistem usor de montat pentru amatorii de DIY. Aceași schemă se poate implementa și cu invertoare Victron, dacă nu se doresc bateriile Huawei. (Nota: Invertoarele Huawei functionează doar cu baterii Huawei. Spre deosebire de Victron care se poate conecta la orice fel de baterie).

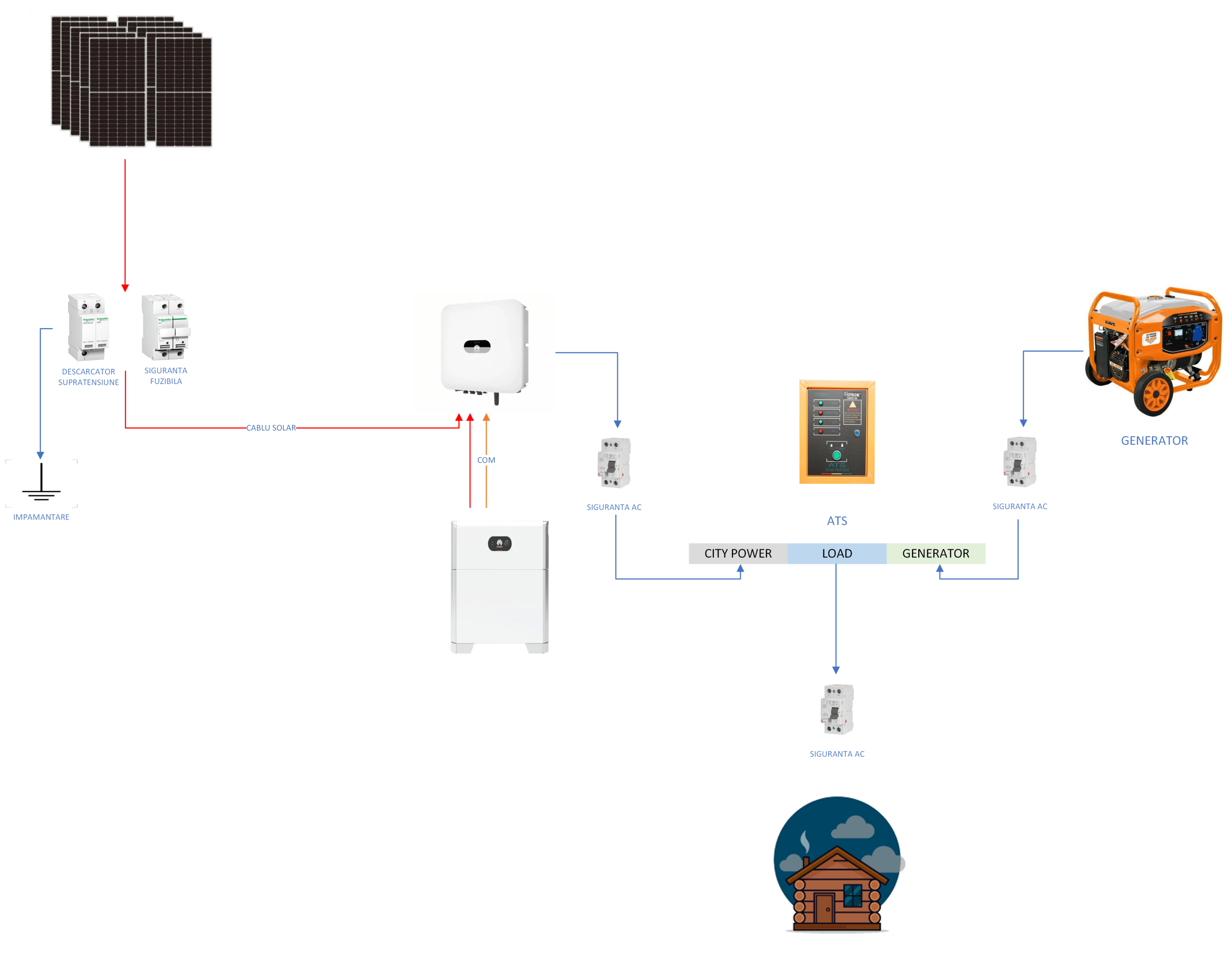

Schema simplificată:
Invertorul va fi setat în mod Off-Grid și se va conecta la portul City Power din ATS. ATS-ul întotdeauna monitorizează dacă exista curent pe intrarea City Power, daca nu, el atunci va trimite comanda la generator spre pornire. Dimineața când invertorul repornește, ATS-ul observa tensiunea a reapărut si oprește generatorul. La trecerea de pe generator pe PV, nu este întrerupere de tensiune, la trecerea de pe PV pe generator, este o scurta întrerupere. Din aceasta cauza noi recomandam sa instalați protecții suplimentare pentru consumatorii din cabana. Exemplu un releu de protecție tensiune reglabil.
Pentru cei care se întreabă daca bateria se poate încarcă din generator. Răspunsul in aceasta situație, este nu. Deoarece invertorul nu are cunoștința de existenta generatorului.
Ca si exemplu de cost, la ultimul nostru proiect de acest fel cu 6kw panouri fotovoltaice, invertor de 5kw, baterie de 5kw, protecțiile si generatorul cu ATS. Prețul total a fost de 8000 euro.
Câteva precizări:
- Puterea maxima de absorbție din bateria Huawei este de 2.5kwh
- Exemple de consum:
- Bec LED: 0.050kwh
- Frigider: 0.200kwh
- Televizor: 0.100kwh
- Radiator electric: 1.5kwh
- Exemple de consum:
- Un generator de 5kw pe benzina consuma apx. 1 – 1.5 litri/ora
Montajul unui asemenea sistem dureaza aproximativ o zi.
